Borne de recharge intelligente (IVRE)

Projet IUT · SAÉ — Conception et étude d'une borne VE

← Retour aux projets

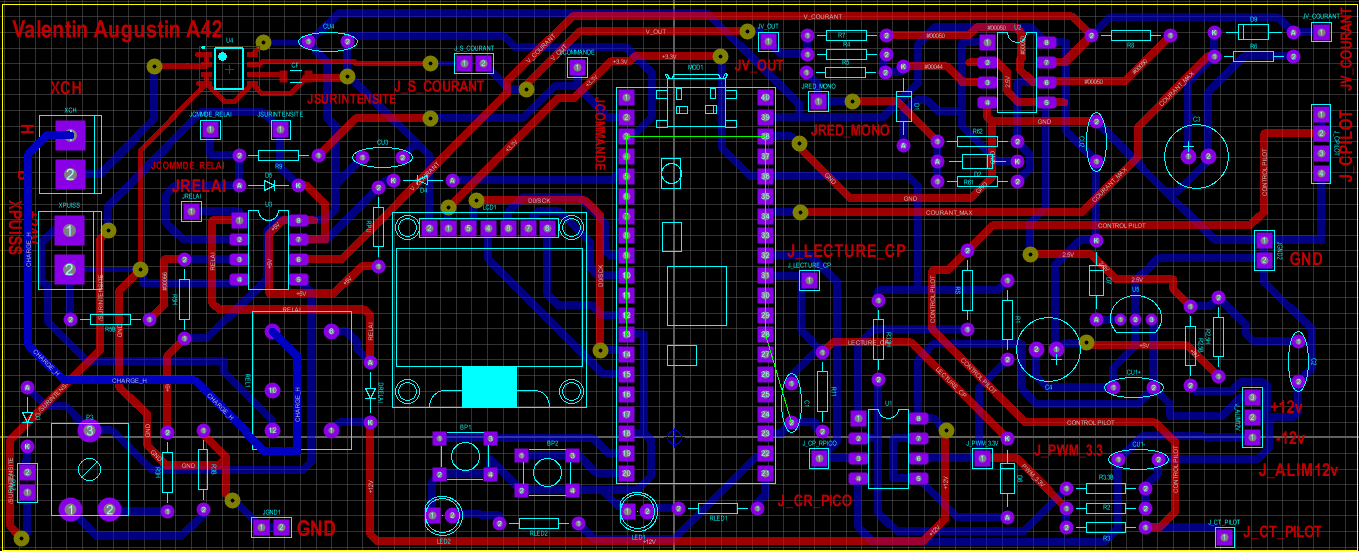

🖨️ Routage PCB complet de la borne de recharge (IVRE) — carte double face réalisée sous Proteus ARES. On distingue le microcontrôleur, la zone relais, la mesure de courant, la partie Control Pilot (CP) et les alimentations du système.

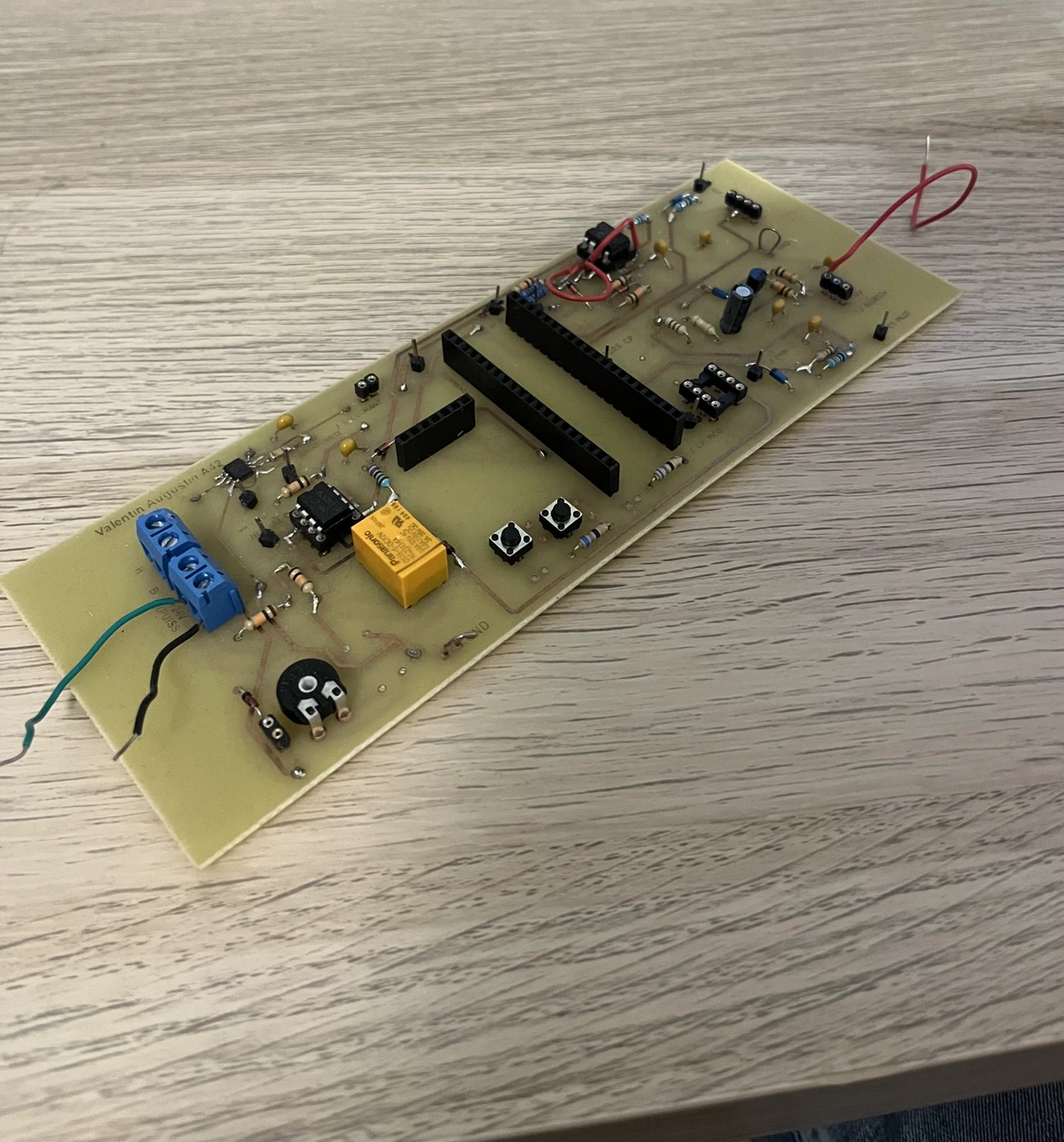

🔌 Prototype électronique assemblé — carte de commande réalisée pour le projet, avec les connexions, composants de mesure et éléments de test utilisés pour valider le fonctionnement de la borne de recharge.

Projet : Conception et d'étude d'une borne de recharge pour véhicule électrique intégrant les fonctions de protection, de commande et de transfert d'énergie. Analyse complète du transfert d'énergie entre les différentes parties du système.
Période : 1ère année de BUT GEII (SAÉ)

ProteusQElectroTechAOPRelais Capteur courantRégulateur tensionOscilloscope

🏗️ Architecture du système

  • Alimentation et conversion d'énergie 24V AC → 5V DC
  • Protection électrique de l'alimentation, des circuits de puissance et de commande
  • Commande de la borne et contrôle de l'EVLink
  • Détection et mesure du courant
  • Isolation galvanique entre puissance (24V AC) et commande (5V DC)

⚡ Étude du transfert d'énergie

  • Analyse complète : 24V AC → conversion → régulation 5V → charge électrique
  • Travail sur la conversion de tension, la régulation et les mesures électriques
  • Mise en œuvre d'un capteur de courant et création de l'équation : I = 0,2554 × U + 2,3521

🔧 Problèmes rencontrés

  • Erreurs de mesure dans le circuit d'amplification
  • Difficultés liées à la mesure de courant et validation des signaux analogiques
  • Correction après analyse des schémas et tests sur carte réelle

🎯 Compétences développées

  • Analyse de systèmes électriques complets
  • Conception de schémas électroniques (puissance + commande)
  • Étude du transfert d'énergie et isolation galvanique
  • Mesures électriques et analyse de données
  • Diagnostic et résolution de problèmes
  • Gestion de puissance et sécurité électrique
  • Vérification et validation de systèmes électroniques
