Variateur de lumière LED intelligent

Projet IUT · SAÉ — Conception et fabrication

← Retour aux projets

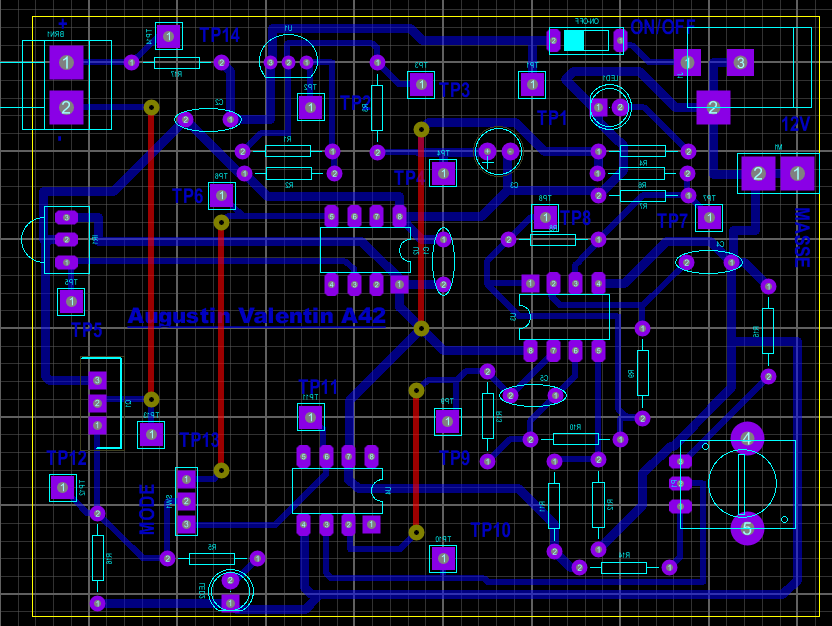

🖨️ Routage PCB du variateur sous Proteus ARES — carte simple face avec pistes d'alimentation 12V, points de test TP1 à TP14 et connecteurs de commande (ON/OFF, MODE, MASSE). Signature du projet : Augustin Valentin A42.

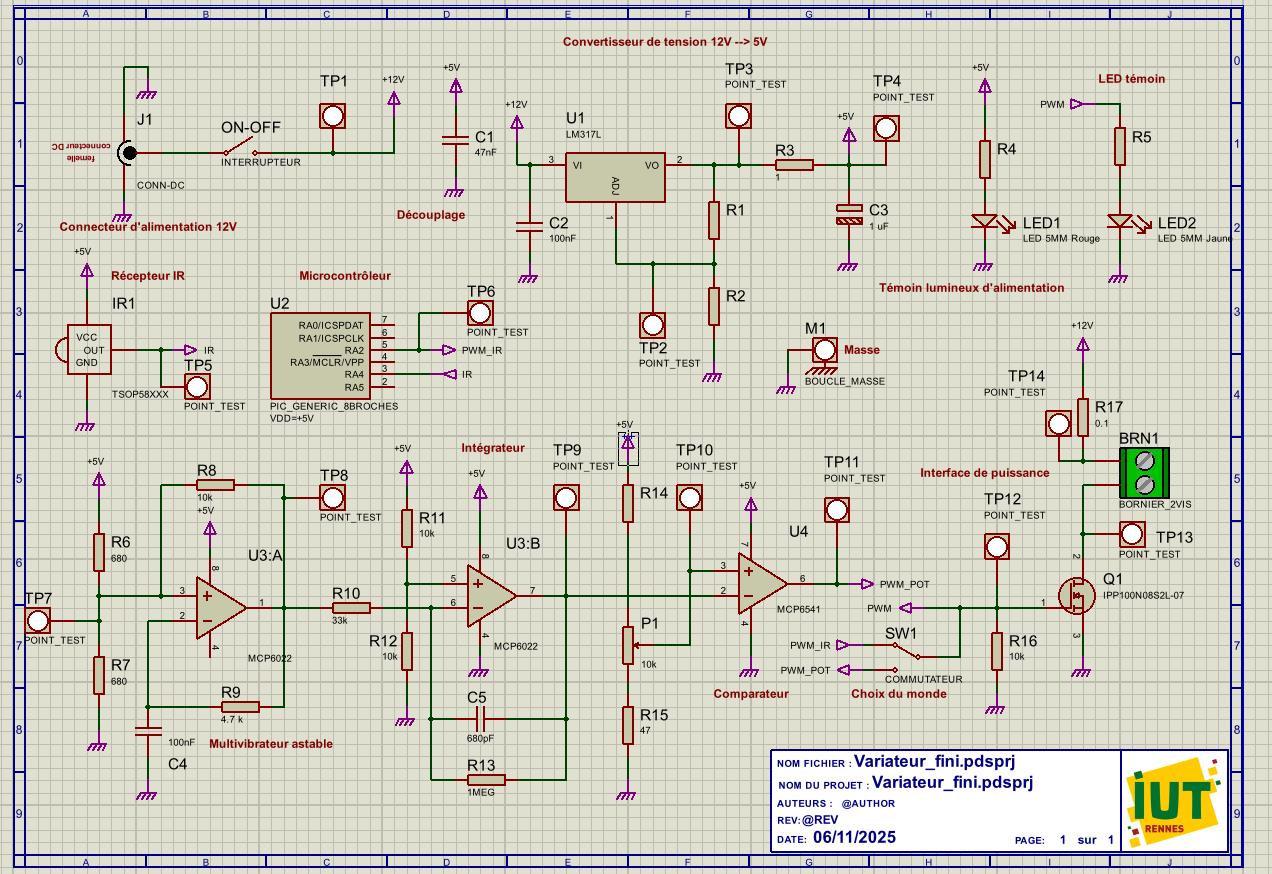

📐 Schéma électronique complet du variateur sous Proteus ISIS — blocs fonctionnels : alimentation 12V/5V avec LM317, récepteur IR TSOP58XXX, microcontrôleur PIC 8 broches, multivibrateur astable, intégrateur, comparateur MCP6541, sélecteur de mode PWM et étage de puissance MOSFET.

Projet : Conception et fabrication d'un variateur LED 12V destiné à un van aménagé. Le système permet de contrôler l'intensité lumineuse soit manuellement via un potentiomètre, soit à distance grâce à une télécommande infrarouge.
Période : 1ère année de BUT GEII (SAÉ)

ProteusPIC16F18313MCP6022MCP6541 LM317MOSFETPWMIR OscilloscopeMultimètre

🔧 Conception électronique

  • Analyse et rétroconception d'un variateur existant sans documentation
  • Reconstitution du schéma électronique à partir de mesures réelles
  • Réalisation du schéma sous Proteus et routage manuel d'un PCB simple face
  • Respect de contraintes techniques : composants traversants, format imposé, limitation du nombre de straps

🏭 Fabrication

  • Fabrication du PCB par insolation UV
  • Perçage et soudure manuels
  • Assemblage complet de la carte électronique

📊 Tests et validation

  • Vérification des tensions et signaux à l'oscilloscope
  • Mesures des fréquences PWM et des courants selon le rapport cyclique
  • Validation du fonctionnement du système après essais

🔍 Dépannage

  • Diagnostic d'un défaut empêchant la variation de luminosité
  • Identification d'un potentiomètre défectueux grâce aux mesures électriques
  • Remplacement du composant et validation des réparations

🎯 Compétences développées

  • Analyse de circuits électroniques et rétroconception
  • Routage PCB sous contraintes techniques
  • Prototypage électronique et fabrication de cartes
  • Tests et mesures à l'oscilloscope
  • Diagnostic de panne et réparation
  • Soudure et assemblage de composants traversants
  • Validation fonctionnelle de systèmes embarqués
